교류회로의 표시

각, 각속도, 주기, 주파수

발전기 내에 코일이 회전할 때, 각의 이동이 생기고, 각이 회전하는 결과를 낳는다. 각이 이동하는 속도를 각속도라 하며, 각 θ=l/r =ωt [rad]이 되고, 1회전 하면 2π [rad]=360° 이 된다.
각속도는 ω로 표시하고 t초동안에
각 θ가 이동한 값이다.
ω=θ/t [rad/s]
코일이 한바퀴 도는 데 걸리는 시간을 주기 T라 하며, 주기T는 T=2π/ω=1/f[s]가 된다.

교류의 생성

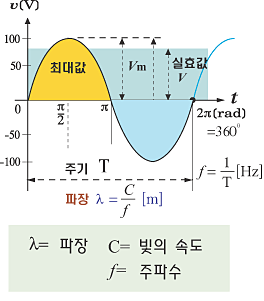

왼쪽그림은 정현파 교류의 파형이다.
발전기에서 생성되는 교류는 사인함수의 파형을 갖는다.

발전기의 코일이 한 바퀴도는 것을 "Cycle" 이라 하는데, 1 Cycle-360 ° 를 도는 데 걸리는 시간을 "주기 T"라 한다. Cycle은 반복되는데 1초당 반복되는 사이클의 수를 "주파수"(주기적인 파동의 수)라 한다. 주파수는 주기의 역수가 된다. D까지 걸리는 시간이 0.01초라면 주파수는 100[Hz]가 된다.

발전기에서 생성되는 교류는 자속밀도 B, 코일의길이 l ,회전 속도 u와 사인 함수에 비례하는 크기와 방향을 가진다.
